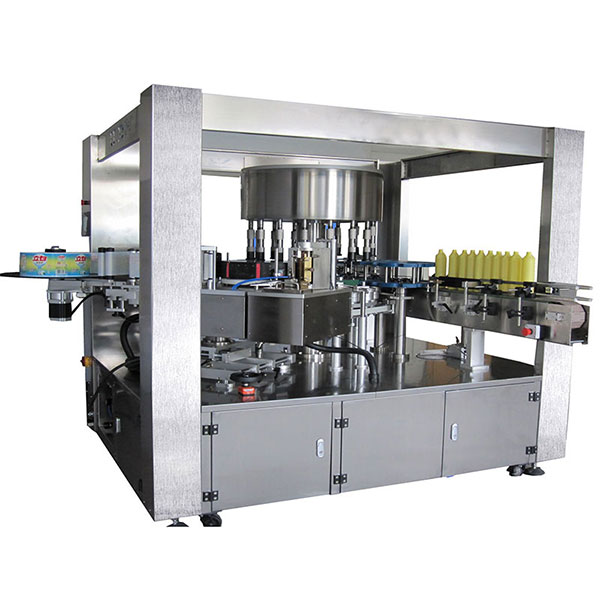

Màquina d’etiquetatge rotativa autoadhesiva d’un sol costat alta velocitat 15000B / H

Descripció detallada del producte

Diàmetre interior del nucli del paper de l'etiqueta:	76,2 mm	Diàmetre extern de l'etiqueta:	330 mm
Capacitat d'etiquetatge:	50 m / min	Precisió de l'etiquetatge:	± 1 mm
Tipus d'etiquetatge:	Rotatiu i d'alta velocitat	Sensor d’etiquetes:	Ull Màgic

Etiquetadora rotativa automàtica autoadhesiva monolateral 15000B / H

Aplicacions

1. Per a ampolla de mida única amb gran quantitat.

2. Etiqueta lateral única d'una ampolla

3. Velocitat 15000B / H

4. Un capçal d’etiquetatge amb 15 estacions

Paràmetre tècnic

Font d'alimentació	AC380V 50Hz 5,5 kW
Precisió de l'etiquetatge	± 1 mm
Etiqueta d'alçada màxima	195 mm
Capacitat d’etiquetatge	50 m / min
Diàmetre de l'ampolla	gruix ≥30 mm Alçada ≤ 500 mm
Etiqueta el diàmetre interior del nucli del paper	76,2 mm
Diàmetre extern de l'etiqueta	330 mm
Mesura global	L1740 × W2020 × H2100mm
Pes	Personalitzat

Etiquetadora rotativa Característica

1) etiquetatge de pas d'ampolla etiquetat sector de l'ampolla separat que s'executa a turnbtalbe

2) després de girar l'ampolla cap a la roda d'inici, gir automàtic sota la pressió del cap d'ampolla

3) un passador d'ubicació destacat a la part inferior de la base de l'ampolla s'elevarà, quan la ranura de posicionament de l'ampolla a través del passador de l'acció sota la força de la molla,
La ranura de localització, l'ampolla de ranura enganxada ja no gira, la part superior de l'ampolla de pressió lliscant i el tap de l'ampolla. (Per al posicionament de productes)

4) Atès que la posició de l'etiquetatge de l'ampolla és esfèrica, per la qual cosa sol·liciteu enganxar el punt de partida per a la meitat del punt de l'ampolla, l'etiqueta surt de l'estació de lliurament i, primer, aspireu el tambor de buit.

El funcionament del tambor de buit i de la roda principal és un a un funcionant, després del tambor de buit amb una etiqueta funcionant a la posició corresponent, la part central de l'etiqueta primer adhesiva al punt més alt, l'acció de l'etiqueta preliminar de l'ampolla

5) Quan l’ampolla continua funcionant cap a la següent estació, prement el rodet d’esponja de l’etiqueta per pressionar l’acció de l’etiqueta, la pressió del moviment del rodet està en contacte amb el pla de l’ampolla, no a la rotació, de manera que la força de premsat de l’etiqueta es dispersarà , aquestes etiquetes poden tenir una deformació uniforme i un etiquetatge complet.

6) enviament de l'ampolla etiquetada al transportador, sota l'accionament de la roda estrella

7) el procés complet d'etiquetatge està en funcionament continu, l'ampolla funciona a una velocitat constant tot el temps, de manera que pot realitzar l'etiquetatge d'alta velocitat

3. Funcions de pujada i baixada automàtiques: el microordinador s'ajusta i baixa automàticament, adopta el control del motor SEW alemany, que s'utilitza en l'ajust de producció.

Especial Instrucció

1) per als productes de posicionament, cal tenir en compte: cal fer una ranura de localització a la part inferior de l'ampolla, amb la condició d'efecte de l'aparició de l'ampolla, la ranura de localització a la part inferior de la ranura de localització fins al màxim possible
Depenent de l'exterior, la ranura situada a la part inferior de l'ampolla és molt important i hi ha més igualtat, no una profunditat diferent

2) Canvieu diferents tipus d'ampolla, heu de canviar les peces, el preu necessita discussió, en funció de la forma de l'ampolla.
(substitució de la següent manera: tanca per alimentar ampolla, roda estrella per alimentar ampolla, tauler de guia central, base d'ampolla, roda estrella per sortir d'ampolla)
