Descripció detallada del producte
Font d'alimentació: | 220V 50 / 60HZ 0,75KW | Alçada de l'objecte: | 30-200 mm |
---|---|---|---|
Amplada de l'objecte: | 20-200 mm | Alçada de l'etiqueta: | 15-180mm |
Longitud de l'etiqueta: | 25-300mm | Precisió de l'etiquetatge: | ± 1 mm (excloent l'error d'objecte i etiqueta) |
Clau1: | Aplicador d'etiquetes | Clau2: | Etiquetadora de copes |

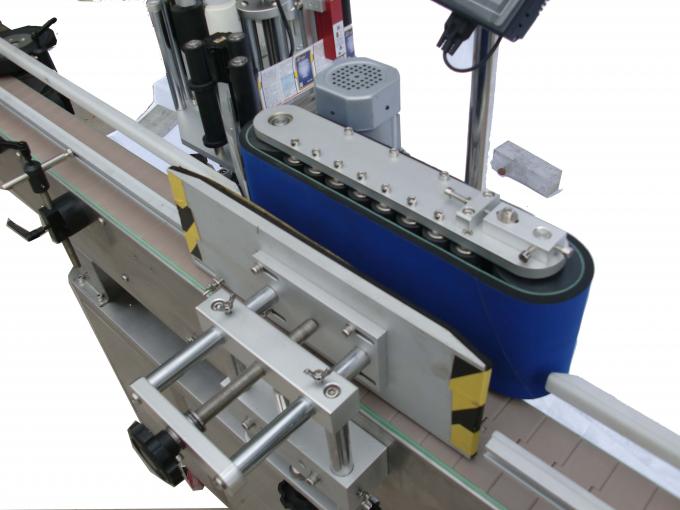

Clau 3: | Màquina d’etiquetatge plana | Nom: | Aplicador d'etiquetes de superfície plana de marca MITSUBISHI japonès famós amb PLC amb objecte per detectar ull màgic |
Aplicador d'etiquetes de superfície plana de 20-200 mm d'amplada amb etiquetadora lateral superior i posterior
Paràmetres tècnics
Nom | Aplicador d'etiquetes de superfície plana de 20-200 mm d'amplada amb etiquetadora lateral superior i posterior |
Velocitat d’etiquetatge | 20-200 unitats / min |
Alçada de l'objecte | 30-200 mm |
Gruix de l'objecte | 20-120mm |
Alçada de l'etiqueta | 15-110mm |
Longitud de l'etiqueta | 25-300mm |
Diàmetre interior del rodet d’etiquetes | 76 mm |
Diàmetre exterior del corró d’etiquetes | 300 mm |
Precisió de l'etiquetatge | ± 1 mm |
Font d'alimentació | 220V 50 / 60HZ 0,75KW |
Consum de gasos de la impressora | 5 kg / m2 (si s'afegeix una màquina de codificació) |
Mida de la màquina d'etiquetatge | 1600 (L) × 550 (W) × 1600 (H) mm |
Pes de la màquina d'etiquetatge | 150 kg |
Configuració:
No. | Part | marca | quantitat |
1 | PLC | MITSUBISHI (Japó) | 1 |
2 | Convertidor principal | DANFOSS (Dinamarca) | 1 |
3 | IMH | WEINVIEW (Taiwan) | 1 |
4 | Motor servoetiquetatge | DELTA (Taiwan) | 1 |
5 | Servo etiquetatge del controlador del motor | DELTA (Taiwan) | 1 |
6 | Motor transportador | HY (Taiwan) | 1 |
7 | Caixa de canvis del motor transportador | HY (Taiwan) | 1 |
8 | Motor de ràdio | GPG (Taiwan) | 1 |
9 | Caixa de canvis del motor de radis | GPG (Taiwan) | 1 |
10 | objecte detectar ull màgic | OMRON (Japó) | 1 |
11 | fibra òptica | OMRON (Japó) | 1 |
12 | La sortida d’etiquetes detecta ull màgic | LEUZE (Alemanya) | 1 |
marc principal del marcatge:
Aquesta etiquetadora és la part més important de la següent manera, les parts diferents tenen un ús diferent. Segons l’especificació, podem ajustar la posició de l’etiqueta. 3 passos per ajustar l’alçada
1. Ajusteu la roda de mà que ajusta l'alçada per aixecar i baixar el marc principal.
2. Afluixeu el mànec de subjecció universal durant el treball d’ajust i subjecteu-lo quan hàgiu acabat.
3. Ajusteu la posició del tauler pelat fins que quedi 2-3 mm a la peça de treball.
4. Ajusteu la roda d’ajust dreta / esquerra (dibuix 3) per moure el marc principal perquè coincideixi amb la peça de treball.
5. Mitjançant l'ajust de la posició del marc principal, també podeu ajustar la posició del taulell segons la peça de treball.
Etiqueta: aplicador d’etiquetes adhesives, aplicador d’etiquetes planes
