Descripció detallada del producte
Mida de la màquina: | 1600 (L) × 550 (W) × 1600 (H) mm | Gruix de l'objecte: | 20-120mm |
---|---|---|---|
Font d'alimentació: | 220V 50 / 60HZ 0,75KW | Alçada de l'objecte: | 30-200 mm |
Amplada de l'objecte: | 20-200 mm | Alçada de l'etiqueta: | 15-180mm |
Longitud de l'etiqueta: | 25-300mm | Precisió de l'etiquetatge: | ± 1 mm (excloent l'error d'objecte i etiqueta) |
Clau1: | Aplicador d'etiquetes | Clau2: | Etiquetadora de copes |
Clau 3: | Màquina d’etiquetatge plana |
Aplicador d'etiquetes de superfície plana de 20-200 mm d'amplada amb etiquetadora lateral superior i posterior
Característiques
1. El cos principal està fabricat en acer inoxidable SUS304 i aliatge d'alumini d'alta qualitat.
2. El capçal d’etiquetatge està impulsat per un motor de pas avançat que s’importa del Japó.
3. Tot l'ull màgic és un detector de fotos avançat fabricat al Japó.
4. El sistema de control de PLC està equipat amb una interfície humana, que inclou 60 grups d’unitat de memòria.
5. La posició i l'alçada de l'etiquetatge són ajustables.
6. L'alçada del transport es pot ajustar per l'alçada de la línia de producció.
7. Ser capaç de connectar amb el transportador i la línia de producció
8. Monitor d'etiquetes transparent per a l'opció.
Paràmetres tècnics
Nom | Aplicador d'etiquetes de superfície plana de 20-200 mm d'amplada amb etiquetadora lateral superior i posterior |
Velocitat d’etiquetatge | 20-200 unitats / min |
Alçada de l'objecte | 30-200 mm |
Gruix de l'objecte | 20-120mm |
Alçada de l'etiqueta | 15-110mm |
Longitud de l'etiqueta | 25-300mm |
Diàmetre interior del rodet d’etiquetes | 76 mm |
Diàmetre exterior del corró d’etiquetes | 300 mm |
Precisió de l'etiquetatge | ± 1 mm |
Font d'alimentació | 220V 50 / 60HZ 0,75KW |
Consum de gasos de la impressora | 5 kg / m2 (si s'afegeix una màquina de codificació) |
Mida de la màquina d'etiquetatge | 1600 (L) × 550 (W) × 1600 (H) mm |
Pes de la màquina d'etiquetatge | 150 kg |
Configuració:
No. | Part | marca | quantitat |
1 | PLC | MITSUBISHI (Japó) | 1 |
2 | Convertidor principal | DANFOSS (Dinamarca) | 1 |
3 | IMH | WEINVIEW (Taiwan) | 1 |
4 | Motor servoetiquetatge | DELTA (Taiwan) | 1 |
5 | Servo etiquetatge del controlador del motor | DELTA (Taiwan) | 1 |
6 | Motor transportador | HY (Taiwan) | 1 |
7 | Caixa de canvis del motor transportador | HY (Taiwan) | 1 |
8 | Motor de ràdio | GPG (Taiwan) | 1 |
9 | Caixa de canvis del motor de radis | GPG (Taiwan) | 1 |
10 | objecte detectar ull màgic | OMRON (Japó) | 1 |
11 | fibra òptica | OMRON (Japó) | 1 |
12 | La sortida d’etiquetes detecta ull màgic | LEUZE (Alemanya) | 1 |
el logotip de la marca principal apareix

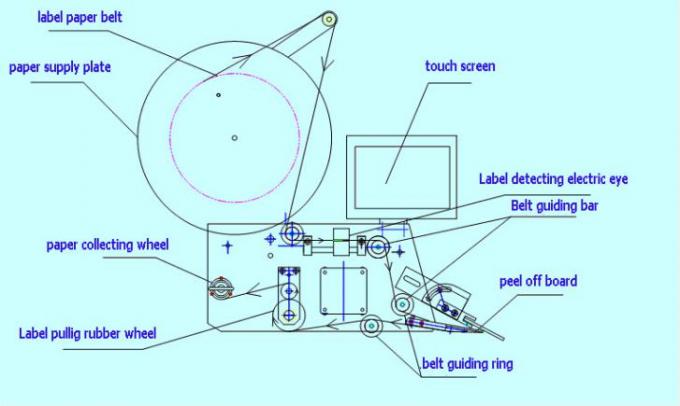

TECNOLOGIA:
L’etiquetadora és la peça més important de la següent manera, les parts diferents tenen un ús diferent. Segons l’especificació, podem ajustar el cap d’etiqueta o dominar els coneixements bàsics sobre la màquina d’etiquetatge.
1. pantalla tàctil
2. detectar ulls màgics
3. anell de guia del cinturó
4. placa d’etiquetes de paper
5. pelar el tauler
Etiqueta: aplicador d’etiquetes adhesives, aplicador d’etiquetes planes
