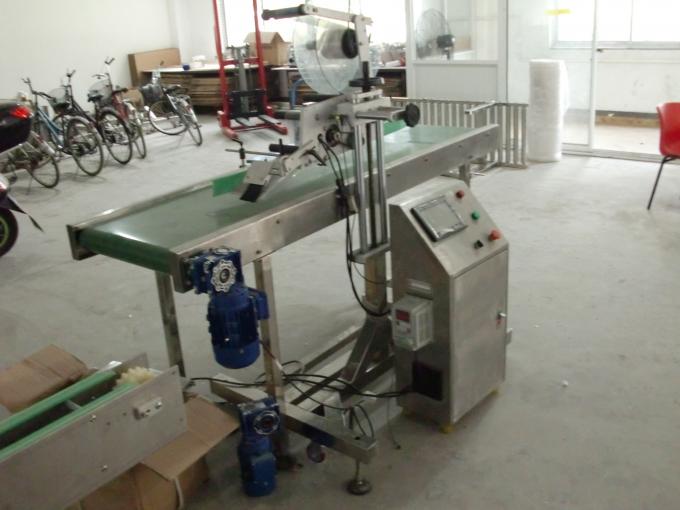

Descripció detallada del producte
Nom del producte: | Aplicador d’etiquetes autoadhesives de sobretaula amb aplicació d’etiquetes de superfície plana amb màquina d’informació que alimenta objectes | Velocitat de sortida: | 20-200 unitats / min |
---|---|---|---|
Alçada de l'etiqueta: | 15-110mm | Longitud de l'etiqueta: | 25-300mm |
Precisió de l'etiquetatge: | ± 0,8 mm | Diàmetre interior del rodet d'etiquetes: | 76 mm |
Diàmetre exterior del corró d'etiquetes: | 350 mm |
Característiques
Operació | El sistema de control PLC facilita el funcionament de l’etiquetadora |
Material | El cos principal de la màquina d'etiquetatge és d'acer inoxidable SUS304 |
Configuració | Les nostres màquines d’etiquetatge adopten peces conegudes de marques japoneses, alemanyes, americanes, coreanes o taiwaneses |
Flexibilitat | El client pot optar per afegir impressora i màquina de codi; pot optar per connectar-se amb el convertidor o no. |
Paràmetres tècnics
Nom | Aplicador d’etiquetes autoadhesives de sobretaula amb aplicador d’etiquetes de superfície plana amb màquina de cerca que alimenta objectes |
Velocitat d’etiquetatge | 20-200 unitats / min |
Alçada de l'objecte | 30-200 mm |
Gruix de l'objecte | 20-120mm |
Alçada de l'etiqueta | 15-110mm |
Longitud de l'etiqueta | 25-300mm |
Diàmetre interior del rodet d’etiquetes | 76 mm |
Diàmetre exterior del corró d’etiquetes | 300 mm |
Precisió de l'etiquetatge | ± 1 mm |
Font d'alimentació | 220V 50 / 60HZ 0,75KW |
Consum de gasos de la impressora | 5 kg / m2 (si s'afegeix una màquina de codificació) |
Mida de la màquina d'etiquetatge | 1600 (L) × 550 (W) × 1600 (H) mm |
Pes de la màquina d'etiquetatge | 150 kg |
manual operatiu
1. Ajust d'alçada de l'etiquetatge del mainframe
- Ajust d’alçada: gireu l’empunyadura de la nansa d’ajust en sentit horari per aixecar el mainframe, en sentit antihorari fins a baixar.
- Afluixeu la femella de fixació de la part posterior abans d’ajustar-la i subjecteu-la després d’ajustar-la.
- Tingueu en compte si el tauler de despegat entrarà en contacte amb la cinta transportadora o els suports del detector de peces
- Ajust del mecanisme de la roda (opcional)
- Ajusteu el rodet de subjecció de fixació de la posició el més a prop possible del tauler frontal de separació, sense influir en l'etiqueta que surti.
- Apagueu el subministrament d’aire. Traieu el cilindre, poseu l’objecte que cal fixar entre la roda de fixació i la roda d’empenta del cilindre, feu que estigui una mica ajustat i bé.

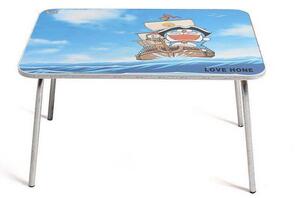

Caixa:
Els requisits del client:
La longitud de la taula plana: 500-1000mm
L'amplada de la taula plana: 250-550mm
La longitud de l'etiqueta: 130 mm
L'amplada de l'etiqueta: 160 mm
La precisió de l'etiquetatge: ± 0,5 mm
Velocitat de sortida: 900 etiquetes / h
Una safata de sortida
Etiqueta: aplicador d'etiquetes planes, etiquetadora de caixes
